Superfici, spigoli o wireframe: tre modi di guardare un modello
7 ottobre 2026

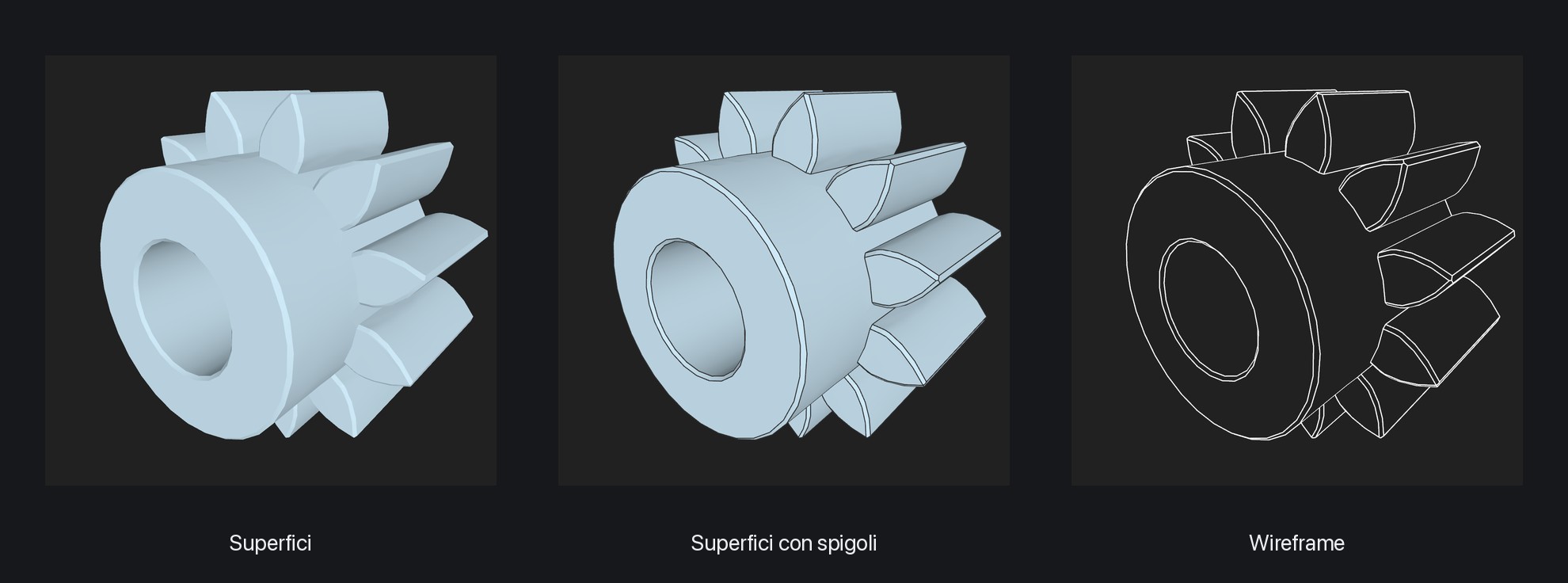

Un modello ombreggiato mostra la forma, ma non sempre di che cosa è fatto. Dove finisce un raccordo, dove comincia la faccia successiva, com'è una parte nascosta dietro un'altra. Per questo, dalla versione 1.4.0, Preview3D disegna un modello in tre modi, e basta un clic per passare dall'uno all'altro.
Dove si cambia
Sul Mac il selettore è a destra nella barra della finestra, sull'iPad nella barra degli strumenti e sull'iPhone nel menu di visualizzazione. L'app ricorda la scelta, quindi il modello successivo si apre come avete lasciato il precedente.
Superfici
La vista predefinita: il modello con luci e ombre, nei colori che porta il file. È la più adatta per la forma d'insieme e per un 3MF dipinto uscito dallo slicer.
Superfici con spigoli
Sul modello ombreggiato si disegnano linee sottili e scure. In un file STEP sono gli spigoli veri, quelli disegnati dal CAD, così si vede dove si incontrano le facce e dove comincia esattamente un raccordo o uno smusso.
STL, 3MF e OBJ non hanno spigoli: sono solo mesh di triangoli. Lì l'app cerca gli spigoli vivi, i punti in cui triangoli vicini si incontrano con un angolo netto. Così anche un STL scaricato si legge come una forma e non come un mucchio di triangoli.
Wireframe
Restano solo le linee: gli spigoli e il contorno del modello. Le facce ci sono ancora, solo non colorate, e nascondono ciò che sta dietro, quindi gli spigoli sul retro di una parte non trasparono attraverso il davanti. Il risultato ricorda un disegno tecnico.
Un modello senza un solo spigolo vivo, come una sfera o una scansione liscia, in wireframe viene disegnato come una mesh di triangoli. Il contorno da solo non direbbe nulla della sua forma.
Su Apple Vision Pro le tre modalità non ci sono ancora: lì il modello è sempre ombreggiato.
Quando un modello si vede male
Una faccia mancante, uno spigolo dove non dovrebbe esserci, un file che non si apre: un modello così potete mandarmelo con il modulo sul sito. Allegate il file o un link (Printables, Thingiverse, GrabCAD) e descrivete in poche parole che cosa vedete. L'e-mail è facoltativa: serve solo per avvisarvi quando l'errore sarà corretto.
Uso il modello solo per trovare e correggere l'errore in Preview3D e nel suo motore 3D. Non lo pubblico, non lo passo a nessuno e lo cancello una volta corretto l'errore, al più tardi entro un anno. Parecchie correzioni delle ultime versioni sono nate proprio da file come questi.
Preview3D apre STEP, STL, 3MF, OBJ, G-code e altri formati: in una finestra, con Uno sguardo e come miniature nel Finder. 9,99 $ una tantum, per Mac, iPad, iPhone e Apple Vision Pro, completamente offline.
