Sombreado, con aristas o alámbrico: tres maneras de ver un modelo
7 de octubre de 2026
Un modelo sombreado muestra su forma, pero no siempre de qué está hecho. Dónde termina un redondeo, dónde empieza la cara siguiente, cómo es una pieza escondida detrás de otra. Por eso, desde la versión 1.4.0, Preview3D dibuja un modelo de tres maneras, y basta un clic para pasar de una a otra.
Dónde se cambia
En el Mac, el selector está a la derecha de la barra de la ventana; en el iPad, en la barra de herramientas, y en el iPhone, en el menú de visualización. La app recuerda su elección, así que el siguiente modelo se abre tal como dejó el anterior.

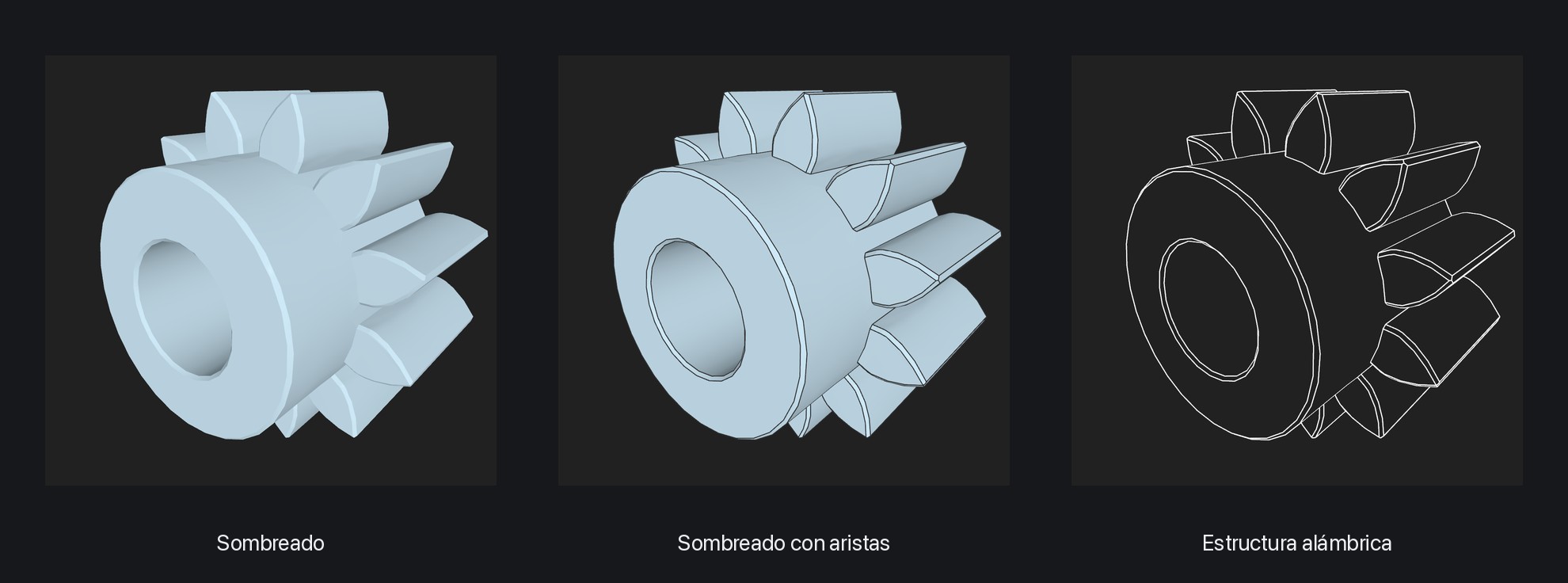

Sombreado
La vista por defecto: el modelo con luz y sombras, en los colores que trae el archivo. Es la que mejor sirve para la forma general y para un 3MF pintado que sale del laminador.
Sombreado con aristas
Sobre el modelo sombreado se dibujan líneas finas y oscuras. En un archivo STEP son las aristas reales, las que dibujó el programa de CAD, así que se ve dónde se juntan las caras y dónde empieza exactamente un redondeo o un chaflán.
STL, 3MF y OBJ no tienen aristas: son solo mallas de triángulos. En ellos la app busca las aristas vivas, los sitios donde triángulos vecinos se encuentran en un ángulo marcado. Así, incluso un STL descargado se lee como una forma y no como un montón de triángulos.
Estructura alámbrica
Solo quedan las líneas: las aristas y el contorno del modelo. Las caras siguen ahí, solo que sin pintar, y tapan lo que hay detrás, de modo que las aristas de la parte de atrás de una pieza no se transparentan a través de la delantera. El resultado recuerda a un plano técnico.
Un modelo sin una sola arista viva, como una esfera o un escaneo liso, se dibuja en estructura alámbrica como una malla de triángulos. El contorno solo no diría nada de su forma.
En Apple Vision Pro todavía no están los tres modos; allí el modelo siempre se ve sombreado.
Cuando un modelo se ve mal
Una cara que falta, una arista donde no debería haberla, un archivo que no se abre: puede enviarme un modelo así con el formulario de la web. Adjunte el archivo o un enlace a él (Printables, Thingiverse, GrabCAD) y cuente en pocas palabras lo que ve. El correo es opcional: solo sirve para avisarle cuando el error esté corregido.
Uso el modelo solo para encontrar y corregir el error en Preview3D y su motor 3D. No lo publico, no se lo paso a nadie y lo borro cuando el error está corregido, como mucho en un año. Bastantes correcciones de las últimas versiones salieron precisamente de archivos así.
Preview3D abre STEP, STL, 3MF, OBJ, G-code y otros formatos: en una ventana, con Vista rápida y como miniaturas del Finder. 9,99 $ una sola vez, para Mac, iPad, iPhone y Apple Vision Pro, totalmente sin conexión.
