Flächen, mit Kanten oder Drahtgitter: drei Blicke auf ein Modell
7. Oktober 2026

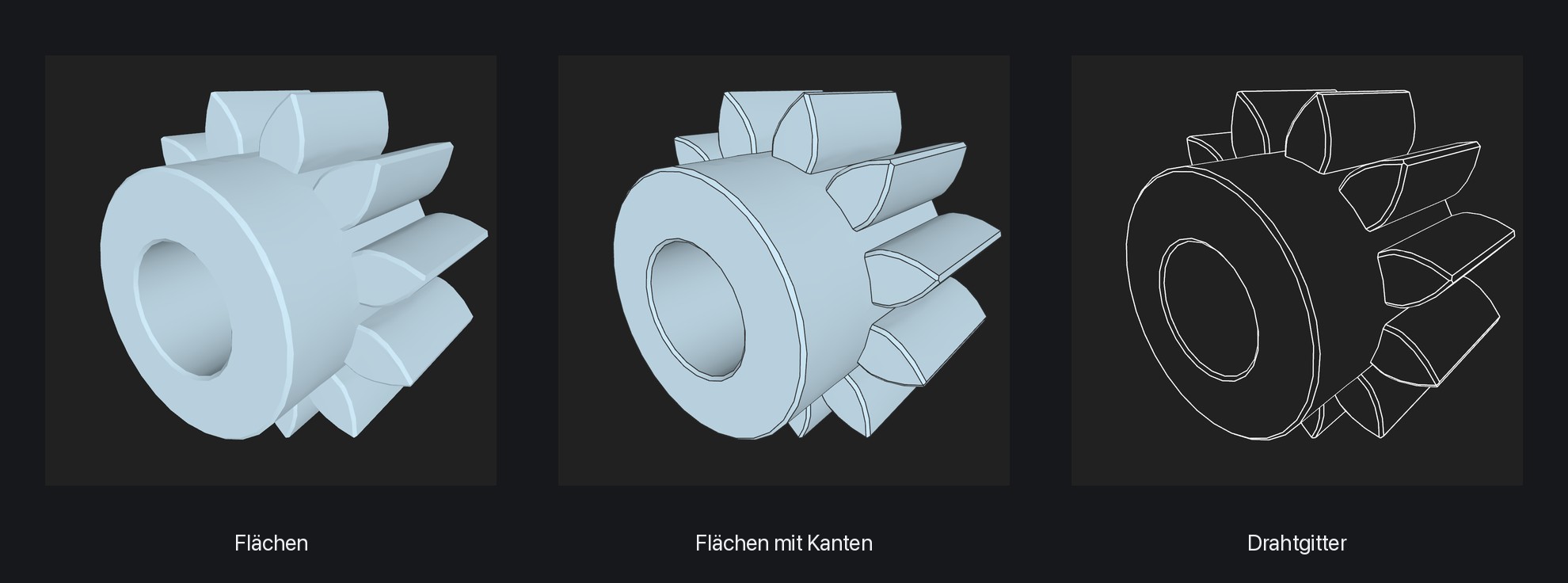

Ein schattiertes Modell zeigt die Form, aber nicht immer, woraus es besteht. Wo eine Rundung endet, wo die nächste Fläche beginnt, wie ein Teil aussieht, das hinter einem anderen verborgen ist. Deshalb zeichnet Preview3D ein Modell seit Version 1.4.0 auf drei Arten, und ein Klick wechselt zwischen ihnen.
Wo man umschaltet
Auf dem Mac sitzt der Umschalter rechts in der Fensterleiste, auf dem iPad in der Symbolleiste und auf dem iPhone im Menü für die Darstellung. Die App merkt sich Ihre Wahl, das nächste Modell öffnet sich also so, wie Sie das letzte verlassen haben.
Flächen
Die Standardansicht: das Modell mit Licht und Schatten, in den Farben, die die Datei mitbringt. Sie passt am besten zur Gesamtform und zu einem bemalten 3MF aus dem Slicer.
Flächen mit Kanten
Über das schattierte Modell werden dünne dunkle Linien gezeichnet. In einer STEP-Datei sind das die echten Kanten, die das CAD-Programm gezeichnet hat. So sieht man, wo Flächen aufeinandertreffen und wo genau eine Rundung oder eine Fase beginnt.
STL, 3MF und OBJ haben keine Kanten – sie sind nur Netze aus Dreiecken. Dort sucht die App die Knickkanten, also die Stellen, an denen benachbarte Dreiecke in einem scharfen Winkel aufeinanderstoßen. So wirkt auch eine heruntergeladene STL wie eine Form und nicht wie ein Haufen Dreiecke.
Drahtgitter
Es bleiben nur die Linien: die Kanten und der Umriss des Modells. Die Flächen sind weiterhin da, nur nicht eingefärbt, und verdecken, was dahinter liegt. Kanten auf der Rückseite eines Teils scheinen also nicht durch die Vorderseite. Das Ergebnis erinnert an eine technische Zeichnung.
Ein Modell ohne eine einzige Knickkante, etwa eine Kugel oder ein glatter Scan, wird im Drahtgitter als Netz aus Dreiecken gezeichnet. Der Umriss allein würde nichts über seine Form verraten.
Auf der Apple Vision Pro gibt es die drei Darstellungen noch nicht, dort wird das Modell immer mit Flächen gezeichnet.
Wenn ein Modell falsch aussieht
Eine fehlende Fläche, eine Kante, wo keine sein sollte, eine Datei, die sich nicht öffnen lässt: So ein Modell können Sie mir über das Formular auf der Website schicken. Hängen Sie die Datei oder einen Link darauf an (Printables, Thingiverse, GrabCAD) und schreiben Sie in ein paar Worten, was Sie sehen. Die E-Mail-Adresse ist freiwillig – nur damit ich Ihnen Bescheid geben kann, wenn der Fehler behoben ist.
Ich verwende das Modell nur, um den Fehler in Preview3D und seinem 3D-Kern zu finden und zu beheben. Ich veröffentliche es nicht, gebe es nicht weiter und lösche es, sobald der Fehler behoben ist, spätestens nach einem Jahr. Etliche Korrekturen der letzten Versionen sind aus genau solchen Dateien entstanden.
Preview3D öffnet STEP, STL, 3MF, OBJ, G-code und weitere Formate — im Fenster, über die Übersicht und als Finder-Miniaturen. 9,99 $ einmalig, für Mac, iPad, iPhone und Apple Vision Pro, vollständig offline.
