Plošně, s hranami, nebo drátěně: tři pohledy na jeden model
7. října 2026

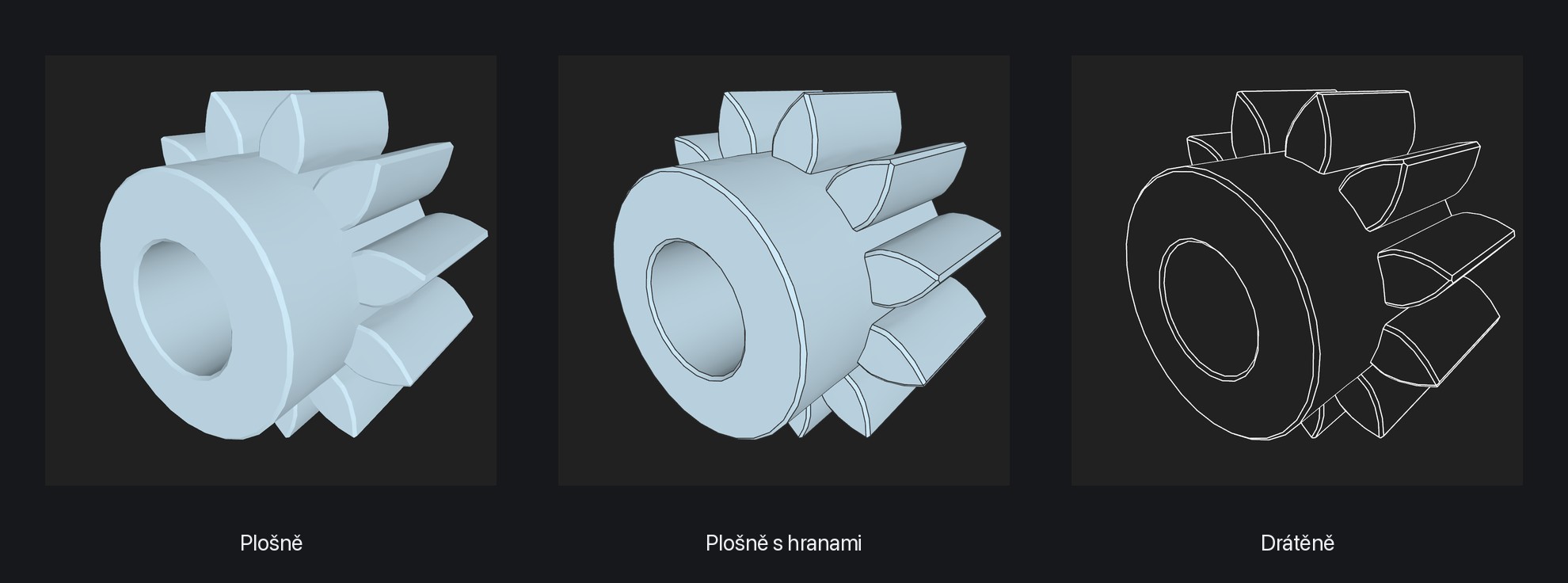

Plošně vybarvený model ukáže tvar, ale ne vždycky to, z čeho se skládá. Kde končí zaoblení, kde začíná další plocha, jak vypadá díl, který je schovaný za jiným. Preview3D proto od verze 1.4.0 kreslí model třemi způsoby a mezi nimi se přepíná jedním kliknutím.
Kde se zobrazení přepíná
Na Macu je přepínač vpravo v liště okna, na iPadu v nástrojové liště a na iPhonu v nabídce zobrazení. Aplikace si volbu pamatuje, takže další model se otevře v tom zobrazení, ve kterém jste skončili.
Plošně
Výchozí pohled: model se světlem a stíny, v barvách, které nese soubor. Na celkový tvar a na barevné 3MF ze sliceru se hodí nejvíc.
Plošně s hranami
Přes vybarvený model se nakreslí tenké tmavé čáry. U souboru STEP jsou to skutečné hrany, které nakreslil CAD, takže je vidět, kde se plochy potkávají a kde přesně začíná zaoblení nebo sražení.
STL, 3MF ani OBJ žádné hrany nemají, jsou to jen sítě trojúhelníků. Aplikace si u nich najde zlomové hrany, tedy místa, kde se sousední trojúhelníky lámou pod ostrým úhlem. Díky tomu i stažené STL vypadá jako tvar, a ne jako hromada trojúhelníků.
Drátěně
Zůstanou jen čáry: hrany a obrys modelu. Plochy v modelu dál jsou, jen nejsou vybarvené a zakrývají to, co je za nimi, takže hrany ze zadní strany dílu neprosvítají skrz přední. Výsledek připomíná technický výkres.
Model, který nemá jedinou zlomovou hranu, třeba koule nebo hladký sken, se v drátěném zobrazení nakreslí jako síť trojúhelníků. Samotný obrys by o jeho tvaru nic neřekl.
Na Apple Vision Pro zatím tři zobrazení nejsou, tam se model kreslí jen plošně.
Když model vypadá špatně
Chybějící plocha, hrana tam, kde nemá být, nebo soubor, který nejde otevřít: takový model mi můžete poslat přes formulář na webu. Stačí přiložit soubor nebo odkaz na něj (Printables, Thingiverse, GrabCAD) a napsat pár slov o tom, co vidíte. E-mail je nepovinný, slouží jen k tomu, abych vám dal vědět, až bude chyba opravená.
Model použiju jen k nalezení a opravě chyby v Preview3D a v jeho 3D jádru. Nezveřejním ho ani nikomu nepředám a po opravě ho smažu, nejpozději do roka. Řada oprav v posledních verzích vznikla právě z takových souborů.
Preview3D otevírá STEP, STL, 3MF, OBJ, G-code a další formáty v okně, přes Quick Look i jako miniatury ve Finderu. Jednorázově 9,99 $ pro Mac, iPad, iPhone a Apple Vision Pro, plně offline.
